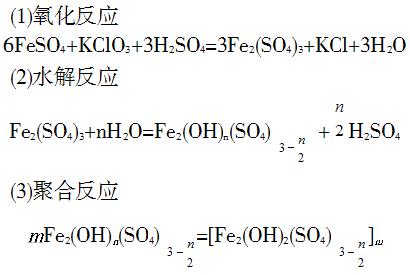

聚合硫酸鐵廠(chǎng)家華泉技術(shù)人員采用硫酸亞鐵為原料，研究生產(chǎn)出的聚合硫酸鐵產(chǎn)品制備原理，并且全程記錄燒杯實(shí)驗(yàn)過(guò)程。在酸性條件下，硫酸亞鐵被氧化劑氧化成硫酸鐵，經(jīng)水解、聚合反應(yīng)得到紅色的聚合硫酸鐵。氧化、水解、聚合3個(gè)反應(yīng)同時(shí)存在于一個(gè)體系，其中氧化反應(yīng)是三個(gè)反應(yīng)中的重點(diǎn)。主要反應(yīng)如下:

    聚合硫酸鐵的制備，在室溫條件下(約30 ℃)，在500mL燒杯中加入100g硫酸亞鐵，加入H20 60 mL，再放入恒溫磁力攪拌器中攪拌，攪拌速度控制在120r/min，滴入H2SO46mL（10min滴完），然后慢慢加入9.0g的氯酸鉀，再繼續(xù)攪拌20min，取下，于室溫放置10h進(jìn)行熟化，即得聚合硫酸鐵的制備溶液。測(cè)其全鐵含量、Fe2+ 含量、鹽基度、pH值等各項(xiàng)指標(biāo)。
    以上是燒杯實(shí)驗(yàn)的過(guò)程，想關(guān)注更多關(guān)于聚合硫酸鐵制備方面的相關(guān)信息，請(qǐng)關(guān)注華泉官網(wǎng)：www.hqpfs.com
